Analizator antenowy SARK100

[SP2LPW]

Witam.
Jak widac powstaja co jakis czas projekty analizatorow antenowych w tym linku jest nastepny.
Wygladem zacheca aby go zrobic. http://www.ea4frb.eu/sark100.html .

Nie ma to jak opinia radioamatorow , nie da sie nic ukryc. Praktyka robi swoje. Pozdrawiam.

[SP5BEF]

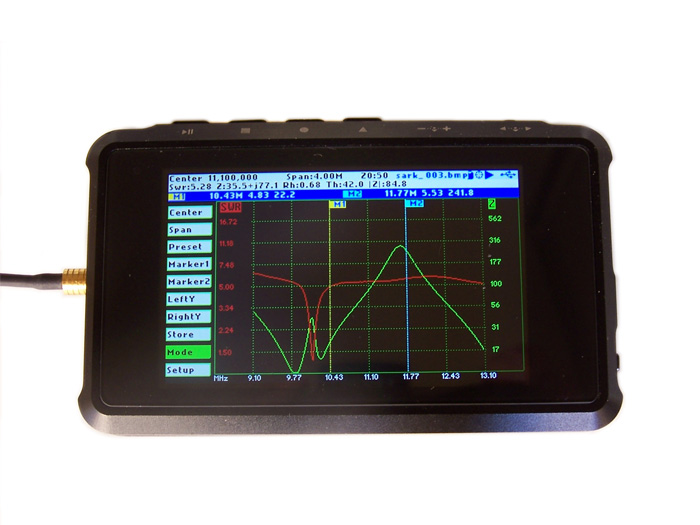

Pojawiła się nowa wersja bardzo ciekawego analizatora antenowego SARK-110.

Konstrukcja analizatora, jego parametry oraz bardzo przyzwoita cena zachęcają do dokładniejszego zapoznania się z tym opracowaniem.
Do kupienia za 330$ na tej stronie.

[AMATOR]

Na tle innych znanych mi analizatorów ten miernik wygląda bardzo profesjonalnie. Cena za gotowy przyrząd też jest umiarkowana.
Nie znalazłem informacji czy jest możliwość zakupy kitu i złożenie go samodzielnie. Może ktoś z Kolegów kupił lub planuje zakup tego modelu, ciekawe byłyby uwagi z pierwszej ręki.
Szkoda, że wyświetlacz jest taki mały, przy tak rozbudowanym oprogramowaniu optymalny byłby 4,2 cala ale to zapewne za inne pieniądze.

[SP5AQT]

Witam
Posiadaczem tego miernika jest SP9CPZ uchwytny jest
na 3.722MHz rano pomiędzy godz.6 a 8.
VY73! Roman SP5AQT

[SP9MTV]

Zamówiłem tydzień temu to urządzenie do firmy. Jeszcze nie dotarło.
Niedogodnością jest fakt, że zapłacić można było tylko przez paypal a totalną porażką to że nie poinformowano nas do ostatniej chwili że zamówione urządzenie będzie do nas przysłane z Chin przez co jako firma musimy odprowadzić jeszcze cło.

[SP9MTV]

Urządzenie dotarło. Cła celnicy nie naliczyli. Na czysto, z opłatą PayPal wyszło 1100zł z groszami.
Maleństwo a kryje takie ogromne możliwości.
Ultraprecyzyjnie wykonana obudowa. W środku też wszystko perfekcyjnie. Urządzenie z zewnątrz to prawdziwa finezja kształtu i dokładności. No sorry ale naprawdę mi się podoba
Wyświetlacz co prawda mały ale czytelny.
Przyciski oraz układ Menu bardzo intuicyjne.
Łatwa kalibracja za pomocą rezystorów 0, 50, 100, 200ohm.
Pomiary tym maleństwem są po prostu przyjemnością.
Wbudowany Li-Pol 1000mAh
Wadą jest delikatny kabelek przejściówka SMB->BNC oraz to, że poskąpili kabelka USB.

[SP9MTV]

Wgrałem najnowszy firmware v0.8.2 do sarka sto dziesiątego
Pojawiło się kilka nowych funkcji.
A więc tryb multiband, czyli analiza naraz w czterech okienkach niezależnie wybranych czterech wycinków częstotliwości.
Dodano też funkcję TL Len, czyli uwzględnienie pomiarów w obecności danego typu przewodu z podaniem jego długości co jest przydatne przy zdalnej analizie takich choćby parametrów jak Rs czy Xs.
Jest też signal generator z regulacją siły w dBm lub uV w zakresie 0 do -80dBm ze skokiem co 10dB. W generatorze jest też dostępna funkcja sweep freq w trybach Linear, Log, Bi-Linear, Bi-Log.
Jest też większy wybór predefiniowanych parametrów kabli oraz więcej możliwości ustawień "pod siebie" trybu pracy wyświetlacza.

[SP4EJT]

a można to zastosować jako wobuloskop ?

[SP9MTV]

a można to zastosować jako wobuloskop ?

Niestety ale tylko jako generator "wobulowany".

[SP2MKT]

Kupiłem najtańszą wersję SARK-100 (MR100) na e-bay. Koszt calkowity to 185,49PLN. Opis na http://www.lxqqfy.com/e/product.php?id=MR100. Bez problemu współpracuje z oprogramowaniem na PC http://www.lxqqfy.com/e/file.php?id=MR300_win (w instrukcji o tym nie piszą. Dołożyłem bluetooth (HC-05 z Allegro ~20PLN) wg. wskazówek www.die-jetzis.de/mini60_bluetooth.htm
Wszystko działa. Zdecydowalem sie na zasilanie przez USB (PB, ładowarki do komórek, power bank..), dość prosta przeróbka, pobór prądu na 5V nie przekracza 200mA. Pozostaje wykonanie obudowy metalowej. Jeśli ktoś będzie zainteresowany w/w modyfikacjami to moge podać więcej szczegółów.
Z mojej strony pytanie: Jakie są Wasze spostrzeżenia dot. dokładności SARK-100 ?
