SQ3GOK · 08-10-2018, 13:02

Witam!

Wątek dotyczy projektu: http://cqham.ru/forum/showthread.php?382...E%F2-N7DDC

Programator: https://allegro.pl/programator-pickit3-e...66546.html

Przekaźniki: https://sklep.avt.pl/przekaznik-hm4100f-012-hs.html

Procesor: https://www.conrad.pl/p/procesor-pic-mic...sp-651622.

HMAMATOR · 10-10-2018, 9:37

Na stronie: http://picpgm.picprojects.net/hardware.h...PROGRAMMER
jest opis prostego programatora PIC na FT245 (ok.15.-zł) i pozostałych elementach, które mamy w szufladach. Wykonałem go i programuje OK.

Odpowiadam na pytania kolegów.
Zastosowałem PCB z modułu AVT-553/USB245 link: https://ep.com.pl/files/4881.pdf.
Można to też zmontować na uniwersalnej PCB . Reszta w/g poprzednio podanego linku. Można tym programatorem programować prawie wszyskie uP PIC i oprogramowanie PICPgm jest ciągle aktualizowane.

SP5MNO · 10-10-2018, 17:03

Witam, jakby ktoś z kolegów zamawiał płytki do tego tunera chętnie się dopiszę.

GREG · 15-10-2018, 11:37

Panowie,
Ile max W na wyjściu z TX obsłuży przekaźnik HFD41 1A?

Pozdrawiam
G

SP5HBT · 17-10-2018, 11:35

Rzeczywistych parametrów przekaźnika pewnie nawet producent nie zna.
Przekaźnik raczej nie jest przeznaczony do przełączania pod obciązeniem większych mocy W.cz niż pojedyncze waty. Im mniej tym dłużej pożyje.
W stanie statycznym być może wytrzyma kilkadziesiąt watów.
Wiem, że do odpowiedzi na pytanie niewiele wnoszę ale jak uruchomię swoją płytkę
to empirycznie się dowiem co przekaźnik wytrzyma.
73, Mietek

WIKTG · 17-10-2018, 15:19

Dane katalogowe przekaźnika:
https://www.maritex.com.pl/product/attac...9fce367a94

SQ9RFC · 20-10-2018, 12:37

Podoba mi się. Kończę przeprojektowanie PCB pod prasowankę i większe przekaźniki, jest hex więc da się pogrzebać i dodać LC na niskie pasma...

GREG · 20-10-2018, 16:03

Witaj, Rosjanie już zmodyfikowałam na 7 przekaznikow dla koni C i L. Tylko patrzeć jak, jak będą nowe klony i to jest piękne Smile

Witam,

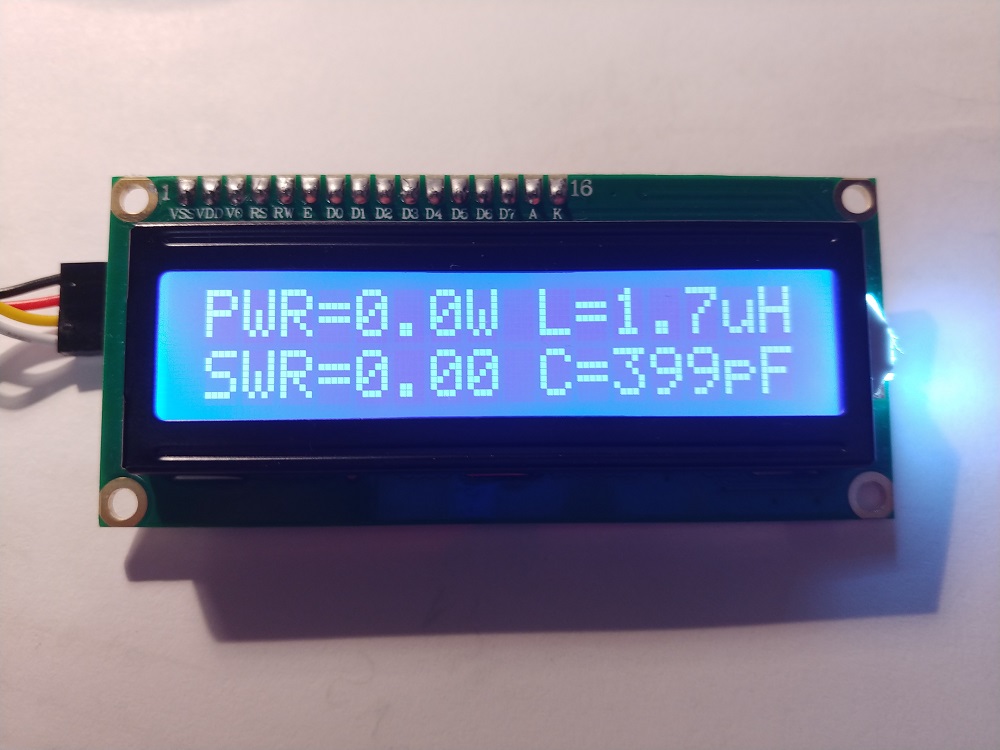

Mój tuner już zmontowany

Czy któryś z Kolegów mógłby mi zaprogramować procesor, bo tylko tego brakuje aby ruszyć z testami? Oczywiście zapłacę.

Pozdrawiam
Grzegorz

HMAMATOR · 22-10-2018, 17:45

(10-10-2018, 9:37)HMAMATOR napisał(a): Na stronie: http://picpgm.picprojects.net/hardware.h...PROGRAMMER
jest opis prostego programatora PIC na FT245 (ok.15.-zł) i pozostałych elementach, które mamy w szufladach. Wykonałem go i programuje OK.
Odpowiadam na pytania kolegów.
Zastosowałem PCB z modułu AVT-553/USB245 link: https://ep.com.pl/files/4881.pdf.
Można to też zmontować na uniwersalnej PCB . Reszta w/g poprzednio podanego linku. Można tym programatorem programować prawie wszyskie uP PIC i oprogramowanie PICPgm jest ciągle aktualizowane.

W sprawie programowania niskim napięciem LVP tym programatorem procesor PIC16F1938 (i tez inne) musi być sterowany także linią PGM aby rozpoznać procesor.
Tak więc złącze programatora posiada 6 pin.
uP programujemy 4-liniami t.j. MCLR - pin1, PGD - pin40, PGC - pin39,
PGM - pin36 oraz zasilanie VDD(+5V) - pin11,32 VSS (GND) - pin31,12.
To była obudowa DIL 40, analogicznie
a dla obudowy DIL28: MCLR - pin1, PGD - pin28, PGC - pin27,
PGM - pin24 oraz zasilanie VDD(+5V) - pin20 VSS (GND) - pin8,19.

SP8LNG · 22-10-2018, 19:34

Witam
Trochę może być problem z tymi niebieskimi kondensatorami.
One nie bardzo się spisują w układach W.cz. z powodu stratności.
Pisze też o tym konstruktor w poście 98.
