Trx Wolf

[SP6AUO]

Informacja trochę za uboga.

[SP4LVC]

No to inaczej. https://sourceforge.net/projects/gerbv/files/co

[SP6AUO]

BOGDAN, Ogromne Dzięki.
Udało się. W załączniku jeden z plików.



KRZYSZTOF, Ogromne Dzięki.
Twoje opisy są bezcenne.
Schemat mam,podgląd mam,PCB zamówione, zostało trochę poczekać na dostawę pcb.

[SP9XCC]

Dzięki i nie ma za co
Jeżeli coś wiem to powiem...
U mnie po sukcesie z panelem przednim kolej na wtopę...
Płyta główna podana pod napięcie, wszystkie napięcia wyszły OK.
Udało się polutować bez zwarć...
No to poszedłem dalej - wlutowałem procesor.
Mierzę 3,3 do masy i zonk - mamy 0,00 Ohm...
Sprawdzałem pod mikroskopem 3 razy zanim się zdecydowałem go zdmuchnąć...
Po zdmuchnięciu procesora linia zasilania 3,3V wróciła do normy ok. 89,6 Ohm.
No to zacząłem oglądać ten procesor.
Po wytarciu obudowy z resztek topnika okazało się, że na obudowie nie ma żadnych oznaczeń.
Zniknęły, a były...
Tak więc, po ST1S10, kolejna malowanka zaliczona
Zaczynam się bać co będzie z resztą...
Tak więc będzie zastój w oczekiwaniu na nowy procesor.
W normalnych hurtowniach i sklepach nieosiągalny...
Pozostaje tylko stryjek ali... i liczenie na łut szczęścia.
Dobrze, że równolegle są trzy inne rzeczy na blacie.
Na nudę nie ma co liczyć.


Taki sobie golasek, żeby nie powiedzieć gołodu...

[SP6AUO]

Krzysztof, podaj namiar gdzie kupić dobre ST1S10 i ten procesor.
Oczywiście z góry dziękuję.
Mam wrażenie,że zaczyna brakować na rynku wiele elementów, a chińskie nie zawsze są prawdziwe.

[SP9XCC]

Andrzeju,
Nauczony swoim własnym błędem nie próbuję drugi raz zamawiać ST1S10.
W ich miejsce zaimplementowałem mini przetwornice "mini 360" dostępne na znanym portalu... allegro.
Są one regulowane w szerokim zakresie.
Ustawiam potrzebne napięcie, mierzę po wylutowaniu potencjometr i dobieram stały rezystor.
Przetwornica daje do 3A prądu ciągłego.
Zarówno na płycie czołowej (3,3V), jak i na płycie głównej (5V) coś takiego zaimplementowałem.

Procesor zamówiłem drugi, oczywiście u innego dostawcy na Ali.
Czekam, jak przyjdzie to od razu na płytę i do sprawdzenia.
U tego sprzedającego komentarze są dobre.
Ludzie brali między innym do Wilka...
link

Zobaczymy.
Poprzedni brałem w VISEN Electronic chips store.
Odpisali mi, na moją informację że otrzymałem reprint, że to niemożliwe, że każdy procesor przed wysyłką jest sprawdzany...
Ciekawe jak, jeśli jest zapakowany w fabryczny blister...

Dziś dzień mechaniczny.
Drukują się pokrętła do enkodera - dwie wersje 38 i 50 mm.
Organizuję mechanicznie panel przedni z wyświetlaczem i płytą główną.
Jak będzie czas i możliwość to później wrzucę jakieś fotki...

[SP5TAA]

Cześć Panowie,
pytanie do Krzysztofa SP9XCC, czemu nie brałeś w Kamami - ja kupiłem u nich i dla siebie i dla kolegi z Węgier, a widzę że są znacznie taniej niż nawet u Chińczyków i oba działają bez niespodzianek...
Powodzenia i twórczych sukcesów.
Witek .

[SP9XCC]

Witam,
Ostatnio, jak złożyłem zamówienie w Kamami na procesor, to miła pani napisała do mnie, że niestety, ale nie mają...
I tak jakoś zostało.
Na stronie jest, a w rzeczywistości nie ma.
Zapytam, jeśli mają to kupię

Dziękuję za podpowiedź.
Czasami człowiek szuka daleko a jest pod nosem...
Złożyłem zamówienie w Kamami

---

Trochę się dzieje, mimo że to niedziela...

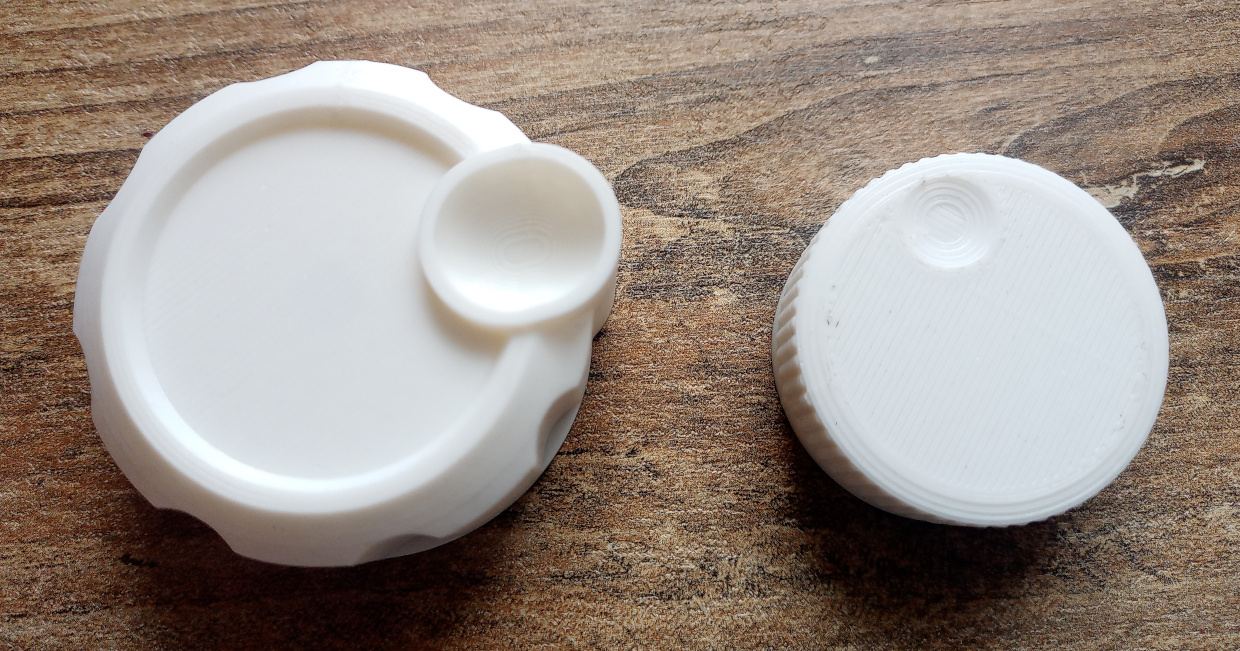

Wydrukowałem na próbę w białym PLA pokrętła.
Obydwa dobre, ale to z FT101 wygrywa
Teraz się drukuje w PET-G na czarno...




Płyta czołowa "zaopatrzona" w wyświetlacz i główny enkoder na stałe.



Z tyłu widać przetworniczkę...

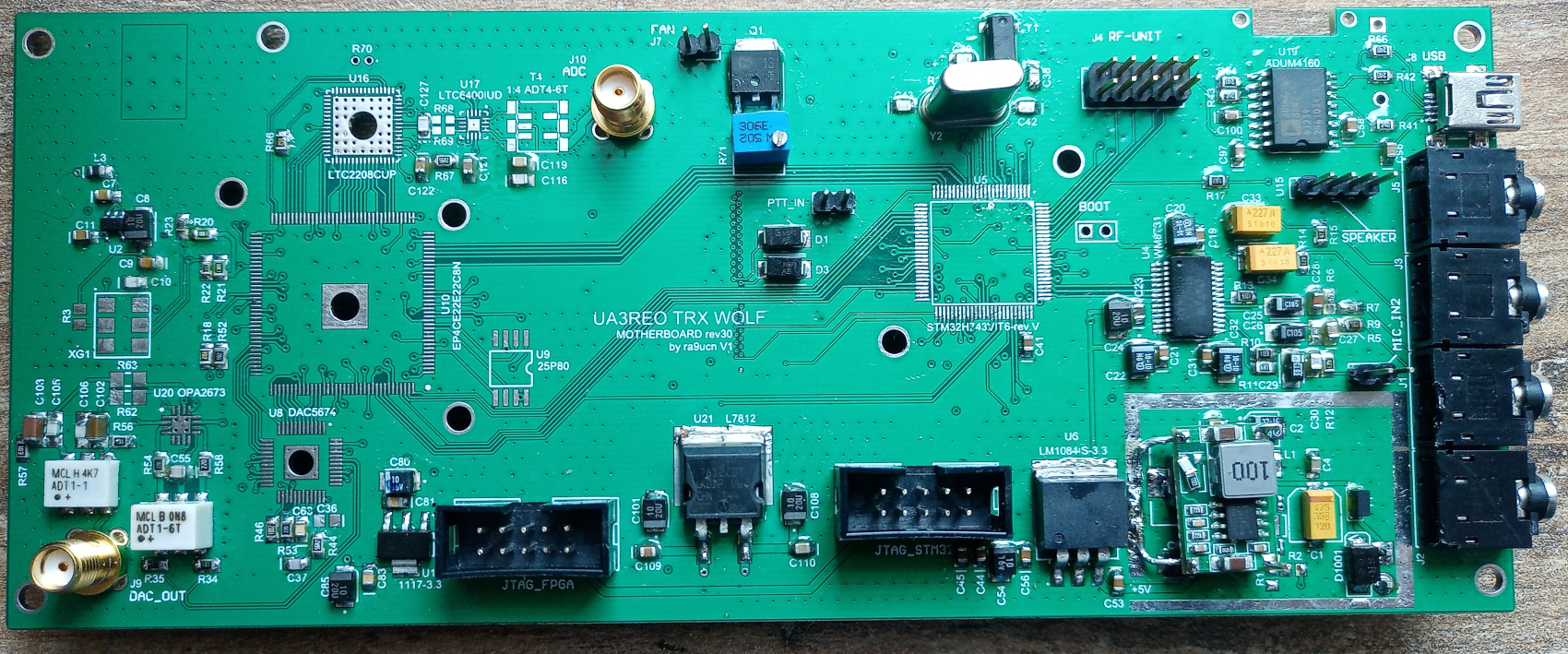

Na płycie głównej (znowu bez procesora) też przetworniczka się zadomowiła.



Jak się wydrukuje PET-G to zobaczymy co lepiej do ręki pasuje...
Mam jeszcze ABS, ale komora rozebrana i nie ma zbytniej ochoty jej składać na tak mały wydruk...

Czarne też jest, jeszcze ciepłe, prosto "z pieca"...

[SP9MTS]

Zamienię płytę RF-UNIY-RU4PN-rev5.1 na wersję RF-UNIT-QRP

Czesiek

[SP9BSL]

Mała podpowiedź: zamiast ST1S10 można użyć ST1S40, są dostępne (Mouser, Farnell) - nie ma różnicy w działaniu. Co do Kamami - niestety, tak to u nich jest - zawsze przed zamówieniem warto zadzwonić lub wysłać maila, odpowiadają nawet w niedzielę

Krzysztof - ładna gałeczka. Rysowałeś czy pobrałeś gotową?
