Wzmacniacz pośr. (IF) wg. F6CER, ew. hycas wg. W7ZOI

[SP3RAF]

Mój BLU wreszcie doczekał się wyjściowego "ubranka" w stylu vintage, czyli trafił do obudowy i został póki co wyposażony we wzmacniacz o maksymalnej mocy około 18 watów, zależnej od napięcia zasilającego. Teraz więc nadszedł czas na zabawę i normalna eksploatację.
Na filmie zamieszczonym przez Piotra SP9LVZ, widać jak odbiornik BLU wspaniale sobie radzi w realnych warunkach. Zresztą, nadajniki pracują równie dobrze. Mają bardzo dobre sygnały. BLU ma(ją) "pazur", który pokazał(y) w trakcie łączności przeprowadzonej małymi mocami (oba radia były QRP) w dosyć przeciętnych warunkach propagacyjnych. Dodatkowym utrudnieniem były słyszalne w całej Polsce QRN. Słowem, wielka przyjemność z łączności BLU - BLU po obu stronach. A dzieliło nas około 315 km w linii prostej. Bardzo dużym zaskoczeniem była dla mnie jakość odbioru na BLU w porównaniu z urządzeniem fabrycznym. Początkowo Piotr pracował na FTdx10. Moim zdaniem zwyciężył BLU. A przede wszystkim Piotr, który jak się okazało zaprojektował lepszy odbiornik niż japońscy inżynierowie
No i koniecznie muszę wspomnieć o kolejnej odważnej konstrukcji Piotra, która bardzo mi się spodobała. Mianowicie o BLU w wersji z filtrami EM. Pracuje naprawdę świetnie i można autorowi kolejnego dobrego radia serdecznie pogratulować sukcesu.

[SP9LVZ]

Moduł COMBO DSP do transceivera B-L-U

Rozpoczął się proces digitalizacji transceivera B-L-U.

Podstawowa wersja transceivera B-L-U została wykonana w klasycznym układzie z pojedynczą przemianą częstotliwości na filtrach kwarcowych oraz w drugiej wersji na niskiej p.cz. z wykorzystaniem filtrów elektromechanicznych (FEM). Moduł toru wzmacniacza pośredniej częstotliwości B-L-U został zaprojektowany na mosfetach objętych ARW. Układ transceivera zaproponowany do końcowej realizacji toru p.cz. nie posiadał funkcji NOTCH, wyświetlania wskazań s-metra na ekranie sterownika syntezy. W przypadku stosowania filtrów kwarcowych wykonywanych samodzielnie najczęściej pogarsza się selektywność odbiornika, słyszymy zakłócenia od stacji pracujących obok. Podobna sytuacja występuje gdy zastosujemy filtry elektromechaniczne SSB o szerokości pasma przepuszczanego powyżej 2,7 kHz. Aktualnie dostępne filtry EM SSB na częstotliwość 500 kHz mają szerokość 3,1 kHz. Węższe filtry elektromechaniczne są trudno dostępne.

Mając na uwadze powyższe kwestie proponujemy do wykonania moduł cyfrowej obróbki sygnału COMBO DSP, którego główną funkcją jest zawężenie pasma toru małej częstotliwości.

Autorski program i koncepcję układu opracowaliśmy wspólnie z Damianem SP9DK.


Układ jest nisko budżetowy, prosty w realizacji, oparty o tani dwu rdzeniowy procesor ESP32-S3T zintegrowany z wyświetlaczem.

Moduł cyfrowy realizuje następujące funkcje:
- wskaźnik s-metr na bazie sygnału ARW,
- cyfrowe filtry audio (DSP) - SSB/CW,
- układ NOTCH,
- waterfall sygnału odbieranego w zakresie DC-4kHz,
- regulację wzmocnienia audio AF-gain.

Układ COMBO DSP został zaadaptowany do transceivera B-L-U, jednak może on być wykorzystany do współpracy z każdym klasycznym transceiverem czy z prostym odbiornikiem homodynowym, gdyż realizuje on obróbkę zdemodulowanego sygnału audio.

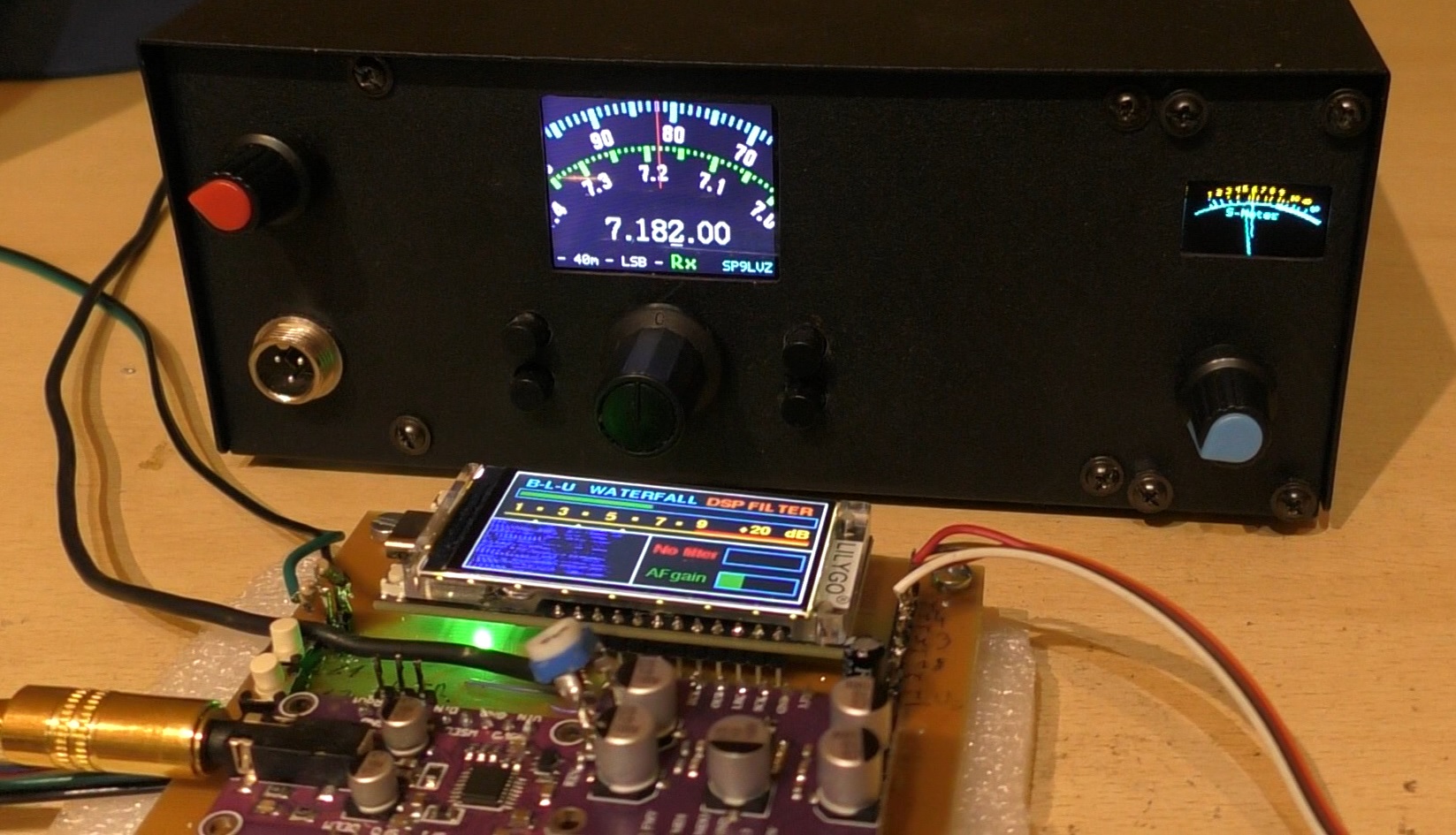

Zdjęcie wersji uruchomieniowej z trensceiverem BLU z filtrami elektromechanicznymi.


Pełny opis przedstawiony został w nowym wątku:

COMBO DSP B-L-U, http://sp-hm.pl/thread-4665.html

[SP9LVZ]

Moduł COMBO DSP do transceivera B-L-U v 2.0

W związku z zaawansowanymi pracami nad programem i wykonaniem nowego transceivera HF SDR opartego na module ESP32-S3T (TTGO T-Display-S3) zaktualizowaliśmy program i interfejs COMBO DSP do wersji 2.0.
Szerszy opis z wersją 2.0 programu DSP znajduje się w wątku COMBO DSP:
http://sp-hm.pl/thread-4665-post-51048.html#pid51048

[SP9LVZ]

Wznowienie zamówienia płytki toru p.cz. na mosfetach.

Planuję wykonać zamówienie wykonania płytek toru p.cz. z ostatnimi zmianami (gównie chodzi o wzmacniacz i detektor ARW).
W tej wersji płytki będzie dodane złącze gold pin do "złożenia na kanapkę" dodatkowej płytki z zabudowanymi filtrami elektromechanicznymi (FEM) 500kHz SSB, CW.
W związku z tym, że będą to tylko dodatkowe elementy złącza do opcjonalnego montowania, płytka p.cz. będzie mogła być wykorzystana uniwersalnie jako tor p.cz. na 9 MHz (pod PP9 i filtr CW) lub wersja z FEM 500 kHz.
Zainteresowani płytką p.cz. na mosfetach lub/i płytką dodatkową pod filtry FEM proszę o kontakt na prv.

[SP9HLZ]

COMBO DSP pracuje fantastycznie. Tak jak i wszystkie podzespoły z tego projektu.
Gdyby komuś zalegała pcb BPF z tego projektu z radością przygarnę. Buduję bliźniaczy trx z naniesionymi poprawkami, brakuje mi tylko ta płytka.

---

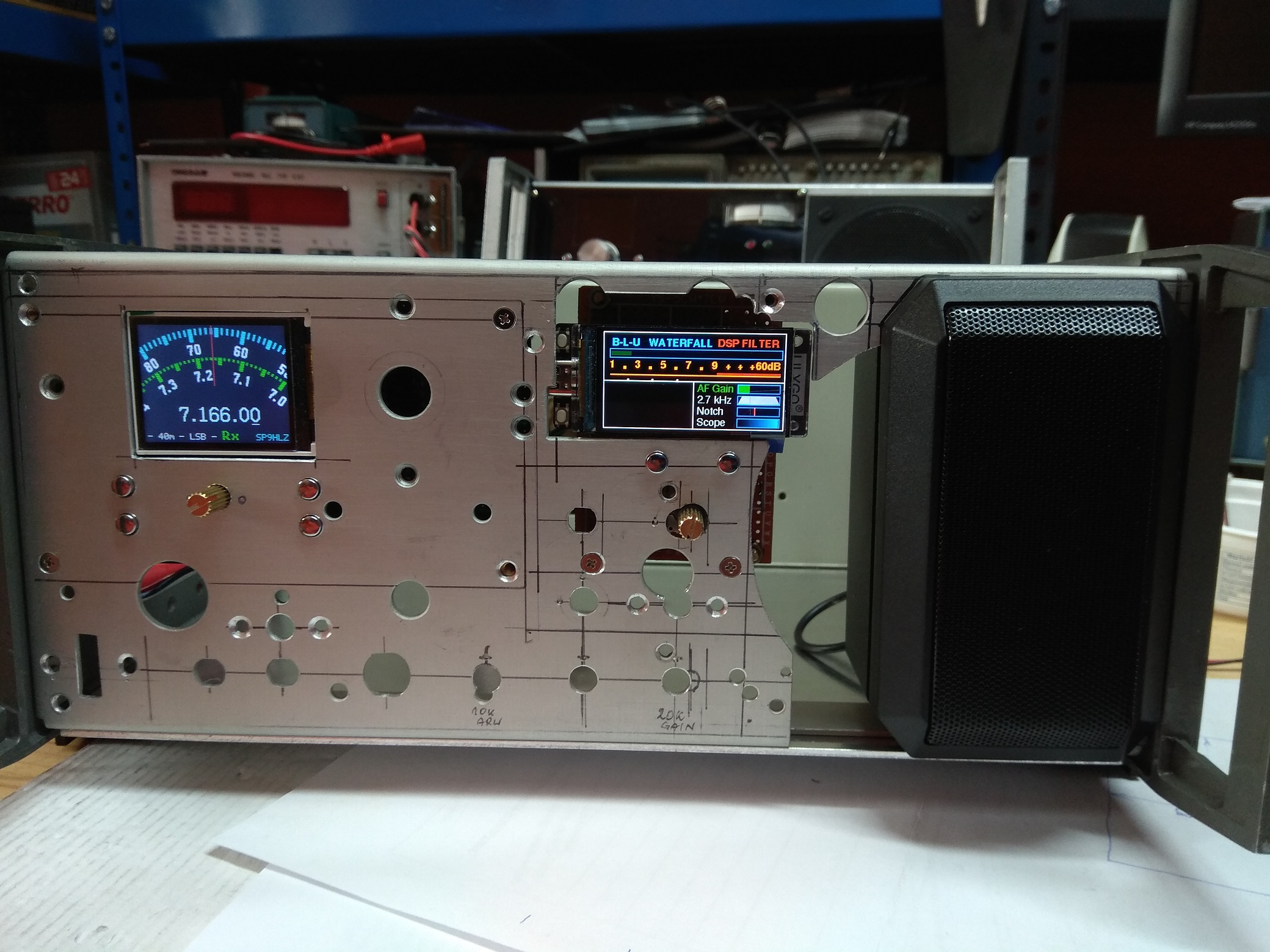

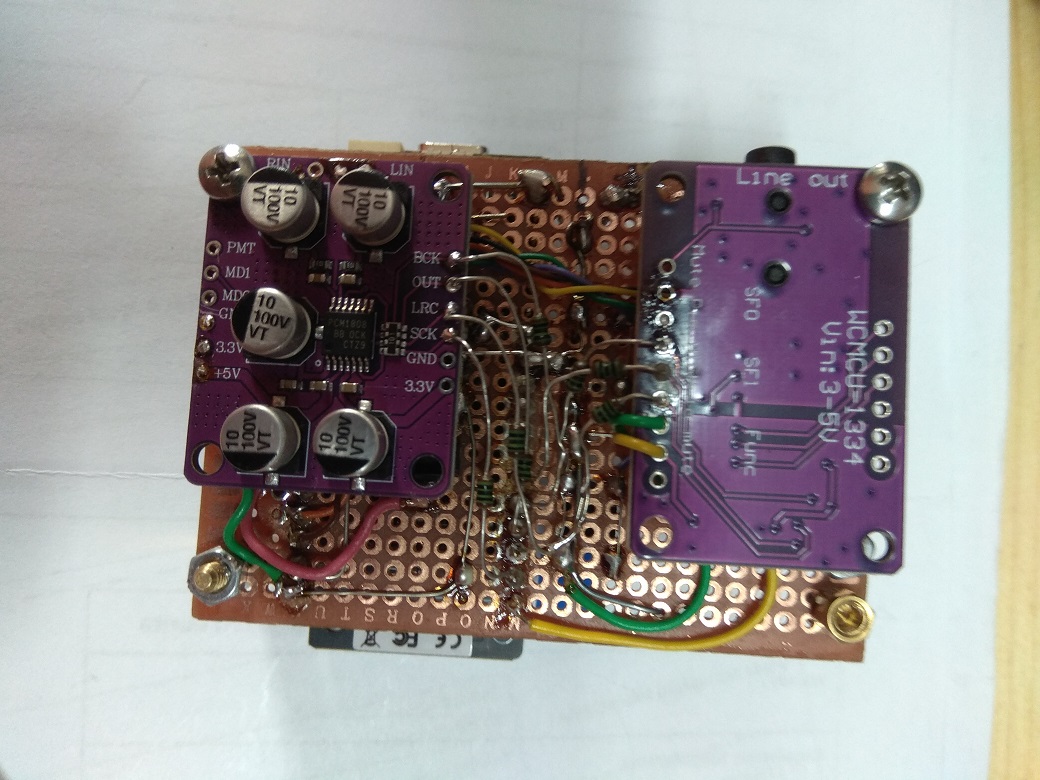

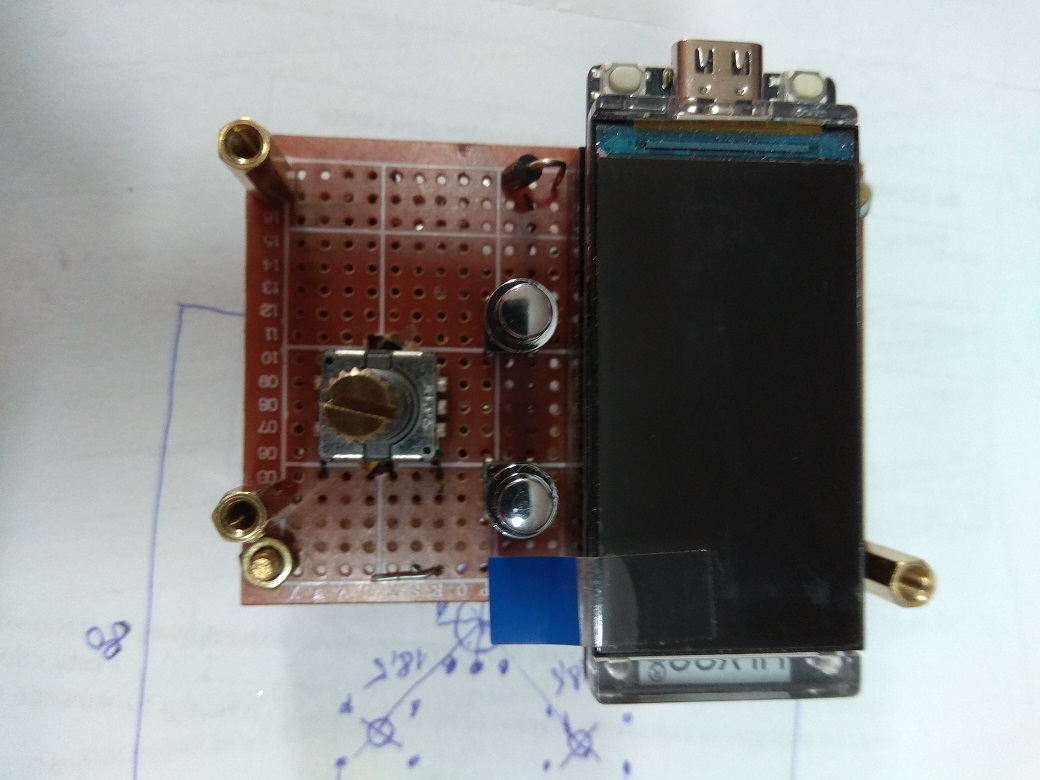

Trochę niefachowo ale wyśmienicie spełnia swoje zadanie. Na kosmetykę i maskownicę przyjdzie trochę poczekać. Korespondenci tego nie widzą...

---

[SP9HLZ]

Może który z kolegów z większym doświadczeniem dokończy ten projekt z zachowaniem rozmieszczenia elementów...Nie robiłem jeszcze dwustronnego pcb...
Wtedy miałoby to "ręce i nogi na miejscu". I oko by cieszył widok. I korzyść dla wszystkich by też była...


  pcb DSP combo ver1.lay6 (Rozmiar: 8.93 KB / Pobrań: 112)

[SP9LVZ]

Informacja dla osób zainteresowanych, w przyszłym tygodniu zrobię ostateczną rewizję projektów PCB toru p.cz. wraz z płytką dołączaną pod filtry elektromechaniczne 500kHz i wyślę zamówienie.
Powinny być na początku października.
Płytki będą zespolone "na kanapkę", płytka pod FEM ma opcję na sześć różnych wymiarowo filtrów.

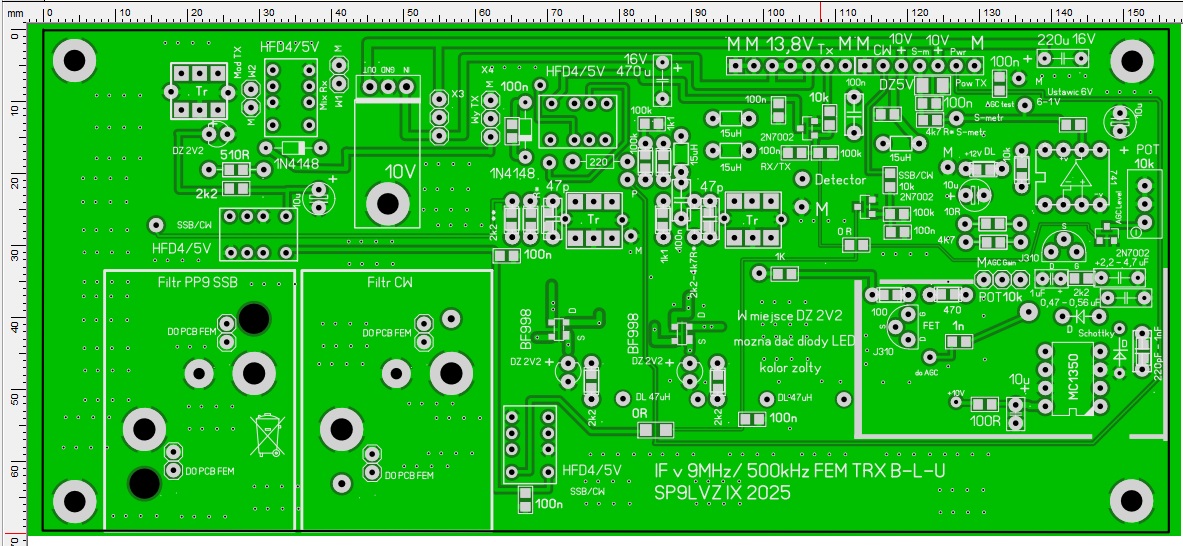

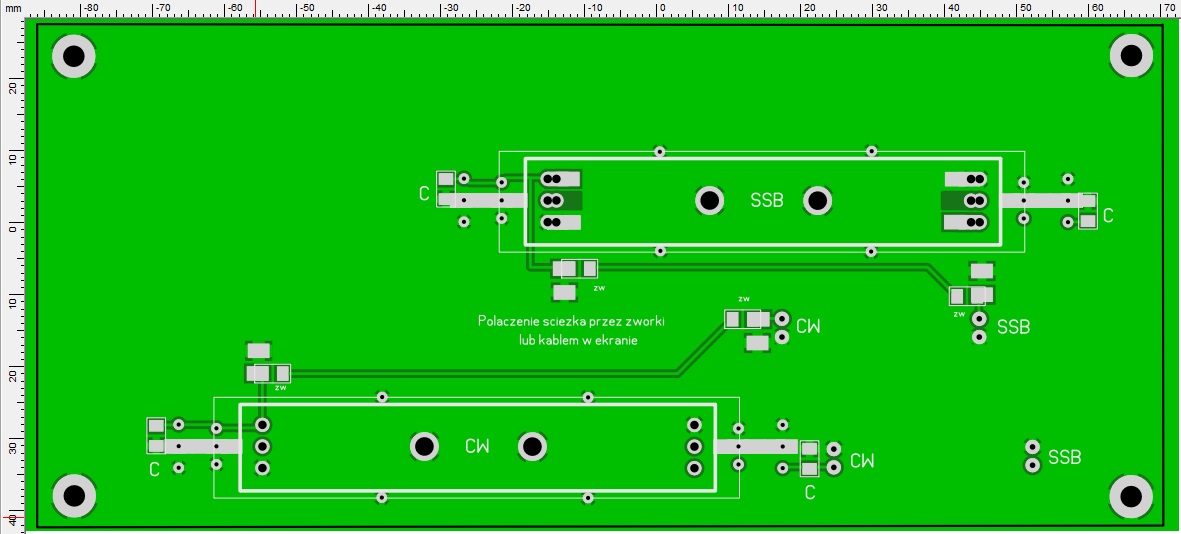

Załączam widoki tych płytek.

[SP9LVZ]

Uwaga do uruchomienia płytek drivera na RD07MUS2B oraz MRF9045 dla osób montujących B-L-U.

W pierwotnych schematach wzmacniacza nadajnika były podane wartości rezystorów polaryzujących bramki tranzystorów końcowych jako 2k2 do masy i 1k od strony zasilania. Powodowało to, ze zakres regulacji napięcia był zbyt wysoki i tranzystory dostawały za duży prąd spoczynkowy.
Ponadto koledzy stwierdzili przy uruchamianiu bardzo niestabilne zachowanie się tranzystorów.
Po wielu testach wnioski są takie, iż trzeba obniżyć wartość rezystora od bramek do masy i dobrać wartość rezystora od strony zasilania, tak by powstał nowy dzielnik o właściwym zakresie regulacji.
Przy wartości rezystora 470R do masy tranzystory RD07MUS2B zachowują się stabilnie.
W załączeniu wersja schematu PA na RD07MUS2B oraz z MRF9045 ze zmienionymi wartościami rezystorów polaryzujących,

Uwaga: należy zablokować tranzystory końcowe RD07 lub MRF9045 przed wzbudzeniami. Są to tranzystory UKF. Można to zrobić przrz dodanie kondensatorów ok. 100pF pomiędzy dreny a masę lub / i pomiedzy drenami 100-300 pF.
Wartosci kondensatorów należy dobrać tak, by miały jak najmniejszą wartość dla stabilnej pracy wzmacniacza.

Troszkę zamieszania, ale dodałem jeszcze raz schematy z tymi kondensatorami blokującymi tranzystory końcowe przed wzbudzeniami.

[SP9LVZ]

Mamy już nowe płytki do toru wzmacniacza pośredniej częstotliwości na mosfetch i płytki do montażu filtrów elektromechanicznych.
Wersja ARW wg. ostatnich zmian, która najlepiej pracowała.
Płytka p.cz. jest uniwersalna może być wykorzystana zarówno do filtrów kwarcowych np. 9MHz PP9 jak i do p.cz. 500kHz na FEM.
Należy użyć tylko odpowiednie kubki obwodów rezonansowych 7x7. Dla p.cz. 9MHz nr 215, dla p.cz. 500kHz nr 101.
Płytka mocująca filtry elektromechaniczne jest montowana na "kanapkę" z torem p.cz.
Zdjęcie z dwóch stron nowej płytki p.cz.

[Obrazek: https://i.imgur.com/cIhiunv.jpeg]

Zdjęcie dwóch stron płytki mocującej dla FEM (jest możliwość zabudowy filtrów w sześciu rozmiarach zarówno te okrągłe jak i prostokątne).

[Obrazek: https://i.imgur.com/30dT7Ah.jpeg]

Przykładowy montaż filtrów.

[Obrazek: https://i.imgur.com/TidyAn3.jpeg]

[Obrazek: https://i.imgur.com/zIzmgnb.jpeg]

W załączeniu schemat do płytki wzmacniacza p.cz.

Osobom zainteresowanym płytkami wysyłałem info na prv.

[SP5MBM]

Dziękuję, masz możliwość zfocić już zmontowaną p.cz. ? Pozdrawiam
