QRP TRX Kajman w/g SQ7JHM

[SP6LTP]

Cześć Wam

Pytanka ;

# Czy wzmacniacz na TDA2003 można podłączyć do potencjometra zamiast TDA7056 ? Czy nie trzeba wstawić pomocniczo UA741 ?

Oczywiście , że można. Wzmacniacz mcz to tylko wzmacniacz. W internecie są dostępne dane obu układów i trzeba je porównać- wzmocnienia, szumy... Wtedy będziesz wiedział czy trzeba ograniczyć czy wzmocnić sygnał albo zostawić bez zmian.

Jeżeli nie chcesz korzystać ze wskazówek autora to możesz wszystko przeliczyć wg własnego pomysłu. Są do tego specjalistyczne programy i można zaprojektować własny filtr- RFSimm99. To samo tyczy się transformatorów wejściowych. Autor podał częstotliwość rezonansową i możesz to przeliczyć do własnego rdzenia w RingCoreCalculator. To nie są pomysły tylko wyliczenia. Jak nie potrafisz wyliczyć to korzystasz z tego co autor wyliczył.( tylko nie pytaj zaraz jak użyć tych programów)

[SP7EZG]

Osobiście upaliłem trzy sztuki TDA7056 nawet pomimo wlutowania rezystora 1k pomiędzy 3 a 4 pinem.
Wyrzuciłem i podłączyłem lm386

[SQ8NZD]

Njaważniejsze pytanie.......

# Tr3 - 60/10zw. na T37-2 ??? To niemożliwe. Na rdzeniu Amidon T50-2 drutem 0.4mm doszedłem do 40-tego zwoju.

Macie jakieś pomysły by zmniejszyć indukcyjność wzgledem jakiegoś kondensatora ?

[SP7EZG]

Ja zastosowałem transformatorki z Kacpra.

Na T37-2 nawijasz 44 zw DNE 0.35mm, sprzęgające nawinąłem po 4 zwoje kynarem.
Do tego trymery około 50 pF do strojenia. Konensatory w filtrze 160 - 180 pF.

Schemat dostępny tu:

http://sp-qrp.pl/modules.php?name=Downlo...tit&lid=65


W moim Kajmanie odpuściłem znów temat z Si5351. Jednak się nie sprawdza, choć coś odebrałem.
Zbudowałem zaproponowany VFO na BF245 na płytce metodą wyspową. Na rdzeniu T37-6 nawinąłem około 40 zw DNE 0.3, do tego warikap BB104G. Zapewnia mi zakres przestrajania większy niż pierwotne 6,2 - 6,5 MHz, ale pływa. Na razie go testuję.

[SQ8NZD]

Drogi Arturze....

Chodzi mi o element zaznaczony kółeczkiem na czerwono (załącznik)

Uwierz, że nawinięcie 60 zwojów na T50-2 jest niewykonalne. No ! Chyba że 0.1mm , ale takiego nie mam.

Trzeba więc coś wykombinować. Cewka od Tr3 ma indukcyjność 17.4uH

Proszę Was o poradę.

[SP7EZG]

Słusznie Adrianie, nie zwróciłem uwagi.
Miałem na tapecie filtr wejściowy więc jak zwykle wyszedłem przed szereg.
Ja go upchnąłem. To była moja ostatnia cewka do nawinięcia i szczerze mówiąc już się nie przejmowałem czy zwoje leżą na sobie czy na rdzeniu.
Ale jeszcze nie uruchomiłem odbiornika porządnie, co dopiero mówić o nadajniku.

Już 0.3 jest problematyczny. Zwija się i przerywa. Autor nawijał drutem w bawełnie i szczerze nie chce mi się wierzyć, że zwoje się na siebie nie nakładały. Plus zwracam uwagę, że na T50-2 jeszcze byś upchnął, ale na zaproponowanym T37-2 już nie.
Ściągnij mini ring core calc, skoro znasz indukcyjności to spróbuj sobie obliczyć i uzyskać takie wartości na T50-2.

[SP6LUN]

T50-2 10uH 45+7 zwojów drutem 0,4mm
T37-2 10uH 50+8 zwojów drutem 0,2mm lub 0,25mm (2 zwoje mogą się nie zmieścić w jednej warstwie)

[SQ8NZD]

Najlepiej pytać u źródła.... SQ7JHM

Cytat z listu dotyczącego transformatora Tr3 ;

,, .......Wcześniej pisałeś o czarnym Amidonie z materiałem 43. Spróbuj na tym rdzeniu nawinąć te uzwojenia, ale oczywiście uzwojenie pierwotne daj 12zw a wtórne 2-3zw. Powinno być dobrze......"

W poniedziałek tak uczynię

PS. Co usunąć razem TDA7056 ???
Do usunięcia ; TDA7056, C20, C24, C23 ...... Taka ma być lista czy coś jeszcze usunąć ?

[SP7EZG]

Dziś lub jutro spróbuję wpiąć się wejściem LM386 przed T1 i zobaczymy jaki będzie efekt.
Ja po prostu podłączyłem osobny moduł z LM386 i działa bardzo ładnie.

[SQ8NZD]

Witajcie !

Przedstawię Wam moją wersję transceivera Kajman...

Zasadniacza część nie ma błędów ;

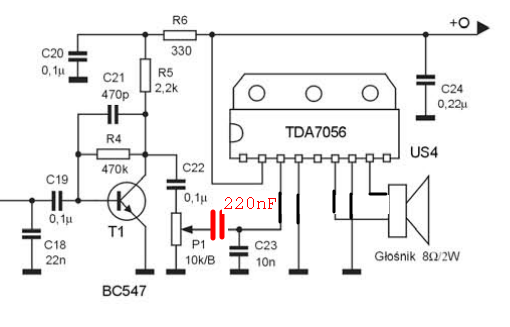

- Ale wzmacniaczowi na TDA7056 brakuje kondensatora 220nF na trzeciej nóżce.
bez niego można na nim smarzyć steki.

- Najlepszy Variable Frequency Oscillator to ten z Antka. Na wyjściu badałem go i napięcie w.cz na sondzie 2.8V. Ten ze strony Kolegi SQ7JHM się nie spisuje. Brak sygnału. Po dołączeniu do kondensatora 33pF częstotlwiościomierz pokazywał zero a przy VFO od SP5AHT działa cudnie.

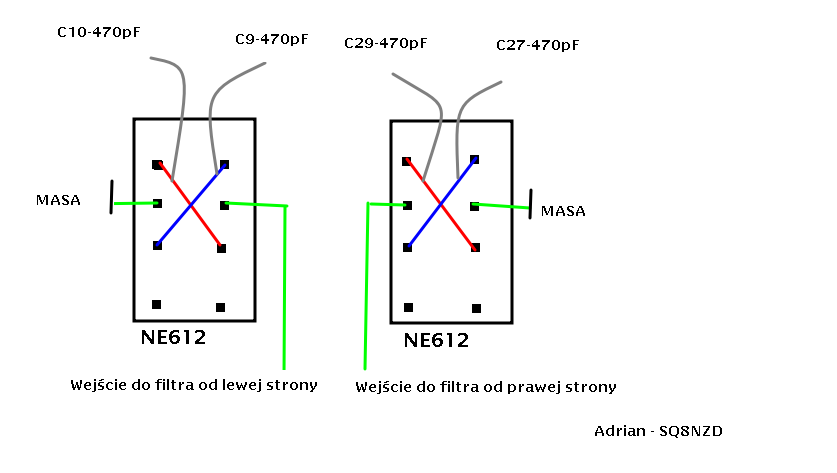

- Następna sprawa to nieszczęsne przekaźniki. Powiem wam, że zrobiłem byka w połaczeniach i żałuję, bo zepsułem dwa NE612 podłączając odwrotnie nóżki. Dlatego w załączniku jest obrazek jak zrobić to "po Bożemu"

- Transformatory : Tr3 - 12/2-3zw na FT50-43, Tr4 - 2x7 bifilarnie tyż na FT50-43. Użyć do tego celu najlepiej użyć DNE 0.4mm

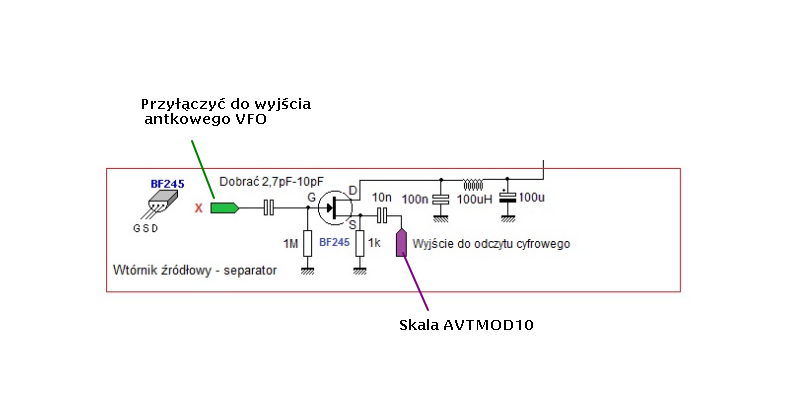

- Separator z Lidii 40. Niezawodny...... :-) . Na wejściu zalecam 10pF

---

Przewinąłem cały wątek i nie ma tutaj schematu... Dlatego zamieszczam dwie wersję Kajmana.

Powodzenia w lutowaniu tego transceiverka
