Dziękuję za podpowiedź w sprawie pętli stabilizującej. To co pokazałeś to element klasycznego rozwiązania systemu PLL z generatorem DDS jako wzorcem częstotliwości. To pokazane rozwiązanie jest eleganckie i nieskomplikowane zarazem. Właśnie o takiej konstrukcji VFO myślę w kontekście rozwiązania docelowego' o ile nie zrobię nowego układu DDS działającego od razu na wyższych częstotliwościach ;-)
Zrobiłem drobny postęp w pracach bo dotarły do mnie zamówione układy aktywnego filtra dolnoprzepustowego MAX7480. Zrobiłem taki własnie regulowany filtr, którego schemat załączam. Filtr sterowny jest częstotliwością odniesienia definiującą częstotliwość graniczną jako 1/100 częstotliwości sterowania. Dlatego regulowany generator sterujący filtrem działając na układzie 555 pracuje w zakresie ok. 70kHz-220kHz a częstotliwość regulowana jest za pomocą potencjometru. Filtr włączany jest do istniejącego układu przed potencjometrem siły głosu. Na płytce jet tu łączówka właśnie do potencjometru więc dołożenie tego filtra nie wymaga żadnej modyfikacji płytki podstawowej. Nagrałem też kilka próbek działania filtra:
http://lx-net.pl/hr/dc01/filtr_cw.mp3 - w próbce widać wyraźnie jak silny sygnał o wyższej częstotliwości jest tłumiony przy włączonym filtrze
http://lx-net.pl/hr/dc01/filtr_fonia.mp3 - w tej próbce można się przekonać, że filtr działa dośc skutecznie bo ustawiony na najniższej częstotliwości prawie całkowicie deformuje sygnał fonii

Na koniec dwie próbki pracy odbiornika (filtr ustawiony na najwyższą częstotliwość pracy):
http://lx-net.pl/hr/dc01/stroj_5Hz.mp3 - tu można usłyszeć jak wygląda strojenie gdy ustawiony jest najmniejszy krok przestrajania (5Hz)
http://lx-net.pl/hr/dc01/sn80mxc.mp3 - ostatnia próbka to dłuższe nagranie sesji pracy stacji sn0sxc

oraz próbka pracy odbiornika nastrojonego na program 1 Polskiego Radia (ok. 225kHz)
http://lx-net.pl/hr/dc01/pr1_polskie_radio.mp3
L.J.

[SP8GVM]

Dziękuję za pliki audio.Mam zrobione płytki do DC01.Jako DDS chcę zastosować rozwiązanie DL4JAL(działał z TS-120) oczywiście z pętlą.Problem mam z kondensatorami do przesuwnika (w Piligrimie było prościej dobrać).Bardzo dobre rozwiązanie DDS-a jest w K-3.Myślę że można wykorzystać VCO z tego rozwiązania.

[SP6FRE]

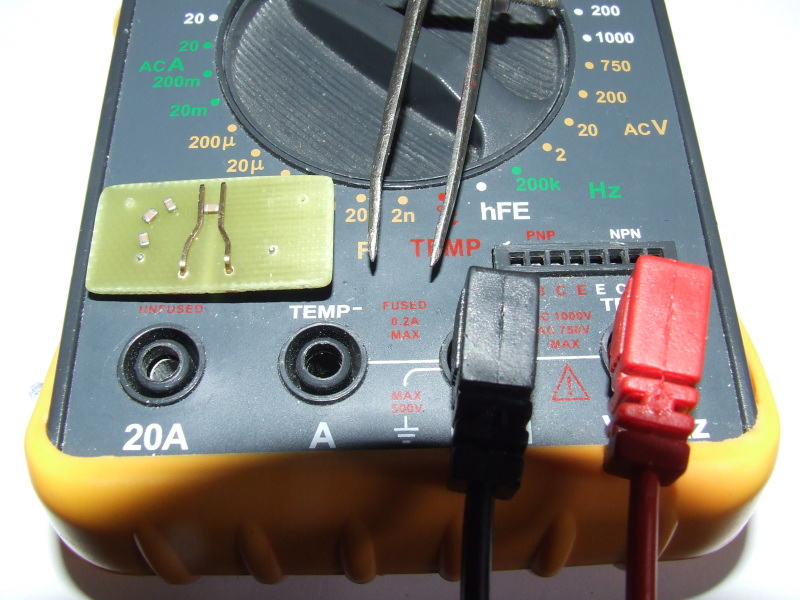

Aby dobrać kondensatory do przesuwnika trzeba ich kupić większą ilość (ok. 10 razy więcej niż potrzeba). Następnie należy je oczywiście pomierzyć i pogrupować na zasadzie zbliżonej pojemności. Ja używałem miernika uniwersalnego DT9208A z przystawką pomiarową zrobioną z płytki laminowanej i 2 par goldpinów, z których jedna para wsuwana jest w szczeliny pomiarowe miernika a druga para, odpowiednio wygięta i wyprowadzona z drugiej strony płytki stanowi końcówki pomiarowe. Te końcówki należy zbliżyć do siebie tak aby mierzony kondensator 'rozpychał' je podczas pomiaru. Kondensatory zakładam między końcówki pomiarowe za pomocą pensety. Zalecam staranne odseparowanie pomierzonych już kondensatorów od siebie bo każdy nieprzemyślany ruch skutkuje wymieszaniem pomierzonych już elementów i zmarnowaniem poświęconego na to czasu - sam doświadczyłem tego dwukrotnie zanim poszedłem po rozum do głowy i zastosowałem małe woreczki strunowe. W takim układzie pomiarowym można uzyskać powtarzalność pomiaru co najmniej 0.5% bo eliminuje się wszelkie kable pomiarowe (pojemności rozproszone). Oczywiście filtr należy montować z pojemnościami dobranymi w czwórki (pionowe) i zalecam ułożenie rezystancji w kierunku rosnącym od wejścia do wyjścia (na rysunkach od lewej do prawej).
L.J.

---

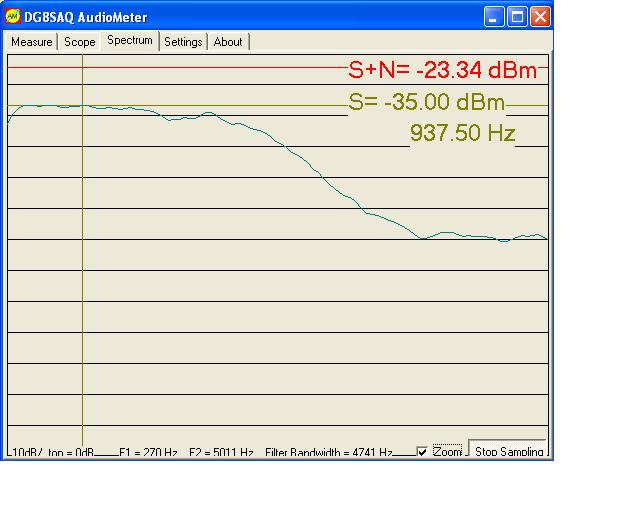

W uzupełnieniu informacji dotyczącej filtra dolnoprzepustowego zrobiłem pomiary za pomocą miernika używanego wcześniej do pomiaru czułości. Na skali częstotliwości jest zakres do ok. 5kHz. Na pierwszym wykresie widać, że powyżej 2kHz wzmocnienie zaczyna spadać - to odpowiada filtrowi ustawionemu na maksymalną częstotliwość. Na drugim wykresie pasmo zostało zawężone maksymalnie a charakterystyka wykazuje maksimum w zakresie 600-800Hz co jest wynikeim nałożenia się charakterystyki filtra dolnoprzepustowego oraz chrakterystyki filtra pasmowego m.cz., który tłumi mocno częstotliwości poniżej 300Hz.
Przy okazji zmierzyłem ponownie czułość odbiornika z dodatkowym, jednostopniowym wzmacniaczem w.cz. o wzmocnieniu 15dB/3.5, 16dB/7, 16.5dB/10.1 i 16.8db/14. Odpowiada to wartości wzmocnienia napięciowego ok. 6 razy. Ostatnie dwa wykresy dotyczą pomiaru czułości. Pierwszy zawiera pomiar szumu S a drugi pomiar sygnał + szum S+N kiedy (S+N)/N wynosi nie mniej niż 10dB. Czułość wyliczona wynosi ok. 0.18uV. Oznaczałoby to, że sam odbiornik bez wzmacniacza ma czułość ok. 1.2uV. Przy tych poziomach sygnałów występują kłopoty nawet z właściwym zaekranowaniem urządzeń co widać choćby na wykresie szumu bez sygnału gdzie system pomiarowy wykrywa minimalny poziom z generatora (wzniesienie na wykresie w pobliżu 940Hz) pomimo tego, że sygnał nie był słyszany w słuchawkach!. Wkrótce opublikuję opis nowej płytki (górnej) zawierającej już dodatkowy wzmacniacz, który wykorzystywany jest również jako dodatkowy wzmacniacz podczas nadawania. Sprawdziłem również nadajnik z dodatkowym wzmacniaczem. Wydaje się, że cały wzmacniacz mocy działa co najmniej do pasma 10.1MHz zapewniając ok. 1-2W mocy w antenie. Próby na 14MHz nie mogę uznać za rzetelną bo to granica pracy generatora DDS. Dla tej częstotliwości uzyskałem moc w antenie ok. 200mW.
L.J.

[SP8GVM]

Pozwoliłem sobie zrobić drobny retusz rysunku montażowego.W trakcie montowanie naniosę jeszcze podłączenie mas.Myślę że za dwa tygodnie będzie już działał. DDS od Piligrima (docelowo mam zamiar użyć DDS-a wg. DL9JAL z pętlą- ma lepiej dopracowany soft pod względem pracy na pasmach).Pozdrawiam kolegów.

[SP6FRE]

Cieszę się, że DC01 powstanie w Twoim wykonaniu ;-) Jeśli mógłbym jakoś pomóc to nie krępuj się z pytaniem o pomoc. Ponieważ mam kilka dni wolnego to postaram się w tym tygodniu zrobić dalszą część dokumentacji (rysunkiem masy) płytki głównej od strony elementów oraz zrobię pomiary w podstawowych punktach układu.
Na razie chciałbym zwrócić uwagę, że w niektórych miejscach elementy montowane są również pod układami scalonymi (szczególnie w części cyfrowej i w części wzmacniającej m.cz) w związku z tym nie można tam używać klasycznej podstawki pod układ scalony. Ja stosuję tzw. linijkę pinów precyzyjnych przyciętą do odpowiedniej długości. Zastosuj również rezystory o najmniejszych rozmiarach.
Ciekawy jestem jak odbiornik będzie pracował z generatorem o szerszym paśmie pracy bo jak pisałem wcześniej Tiny DDS jest rozwiązaniem tymczasowym lub też możliwym do zaakceptowania do pasma 7 a nawet 10.1MHz. Nie znam dokłądnie rozwiązania DL9JAL więc być może będziesz musiał 'po swojemu' rozwiązać sprawę przełączania wstępi oraz rodzaju pracy (cw/ssb) a także przełączanie filtrów pasmowych (o ile oczywiście będziesz chciał uruchomić te funkcjonalności).

L.J.

[SP8GVM]

To super że będzie dokumentacja montażowa.Po zrobieniu Piligrima stałem się fanem urządzeń DC.Przez dwadzieścia lat planowałem sobie zrobic TRX i dopiero z Piligrima jestem zadowolony(RX super działa).Do DL4JAL trzeba dorobić pętlę.Twoje rozwiązanie mnie się podoba(moduły decydujące o jakości są wymienne i to jest super w rozwiązaniach HM).Mam problemy z kupieniem TDA7231 i 74AC86.Wiele elementów w DC01 można zastosować SMD 1206 montując na istniejących punktach lutowniczych.Mam IC-720,FT301 i FT-107M ale to są "szumofony" w porównaniu z Piligrimem (nowsze to też dużo im brakuje do DC hi).Myślę że jeszcze paru kolegów dołączy.Pozdrawiam.
PS.Jeśli ktoś chce porozmawiać na tematy techniczne to zapraszamGG-10598276,SKYPE-SP8GVM4 rano i wieczorem) oraz rano na 3.7 MHz lub sp8gvm@gmail.com.

[SP6FRE]

Na mojej stronie:
http://lx-net.pl/hr/dc01/dc01_pro.html
zamieściłem materiały już częściowo publikowane na forum ale przede wszystkim rysunki druku mas wszystkich płytek. Te rysunki zawierają już na górnej płytce regulowany filtr dolnoprzepustowy m.cz. oraz dodatkowy wzmacniacz w.cz. działający zarówno przy nadawaniu jak i przy odbiorze. Płytki mają również na stronie masy poprowadzone ścieżki, które do tej pory trzeba było wykonywać jako zwory. Wkrótce pojawią się aktualne schematy i rysunki z pomiarami napięć.
Układ TDA i cyfrowe typu AC a także MAX kupuję z reguły w TME
Chodzi mi po głowie ciągle pomysł na miernik przesunięcia fazy do weryfikacji wykonania filtra polifazowego. Mam już pierwsze przemyślenia a nawet próby praktyczne i zapewne otworzę w dziale pomiarowym na ten temat stosowny wątek.
Krzysztofie, obiecuję, że dziś znajdę czas na bezpośredni kontakt ;-)
L.J.

[SP6FRE]

W dziale pomiarów zacząłem wątek ściśle związany z DC01 dotyczący bezpośredniego pomiaru filtra polifazowego:
http://sp-hm.pl/thread-309.html
Zdecydowałem się na publikację po sprawdzeniu wszystkich kluczowych elementów układu pomiarowego. Niewiadomą jest efekt końcowy po złożeniu wszystkiego w całość ale mam nadzieję, że uzyskam co najmniej efekt jakościowy (charakterystykę częstotliwościową filtra z możliwością jej kształtowania w czasie rzeczywistym).
Jeśli chodzi o dds+pll to na razie mam to zadanie tylko w planach :-( ale na pewno się za to zabiorę.
L.J.

[SP8GVM]

Widzę Leszku że ostro działasz.Ja zatrzymałem się z pracami gdyż nawalają dostawcy części.Mechanikę już dawno zrobiłem adoptując starą obudowę od CB.PA to na razie będzie od Cateliny potem G6ALU .DDS od Piligrima(można ustawić x1,x2 lub x4) , docelowo DDS z pętlą.Pozdrawiam.

[SP6FRE]

Mając zaległy, przymusowy urlop w części spędziłem go na przygotowaniu lepszej dokumentacji obwodów drukowanych DC01 czego efektem jest załączony na zdjęciu komplet płytek. Ponieważ układem zainteresowało się kilku innych kolegów zamierzam dokładniej opisać konstrukcję i jej realizację montując krok po kroku poszczególne podukłady opisując bardziej wrażliwe momenty oraz wartości napięć w stanie prawidłowej pracy co, mam nadzieję, pomoże kolegom w budowie urządzenia.
Płytki zostały wykonane z rysunku .pdf i zawierają pocynowaną maskę masy z podtrawieniami oraz wszystkie zwory, które do tej pory robiłem za pomocą kynaru. Otwory nie są jednak metalizowane więc bez przewlekania się niestety nie obejdzie :-(
Większość szczegółowych danych zamieszczę na swojej stronie
http://lx-net.pl/hr/dc01/dc01.html
a gościnność forum proponuję wykorzystać do informacji, problemów i zapytań o charakterze ogólnym.
L.J.
